Werkzeug des Tages: Plant-3D-Kataloge prüfen mit dem Katalogprüfer

Eigene Plant-3D-Kataloge wachsen über Jahre – und mit ihnen fehlende Werte, uneinheitliche Bestelltexte und Geometrie-Skripte mit kleinen Fehlern. Der ASEING Katalogprüfer prüft einen Katalog komplett im Browser: Sie legen die .pcat mit dem gleichnamigen Ordner als ZIP ab, die Katalogdaten bleiben auf Ihrem Rechner.

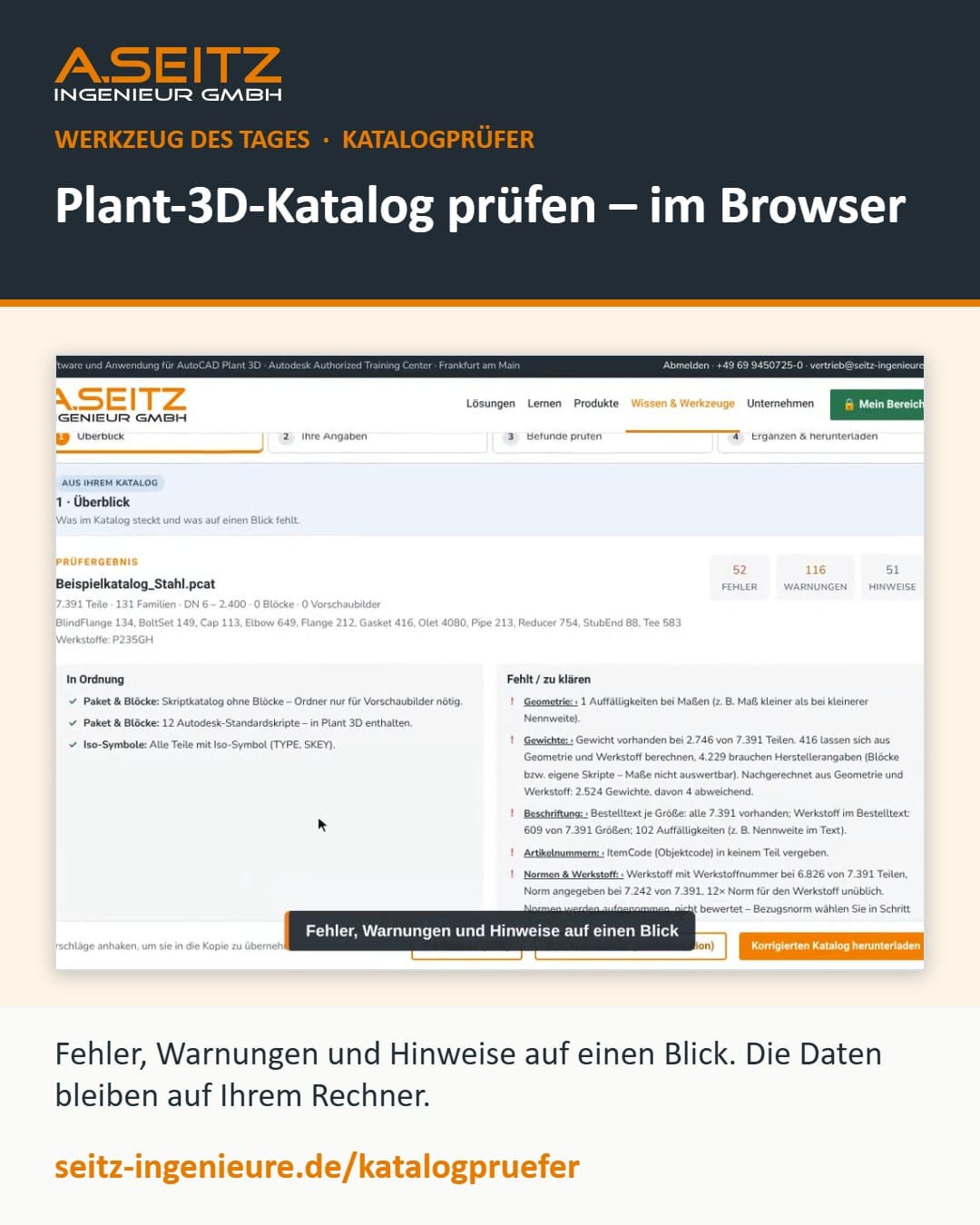

Die Übersicht zeigt Teile, Familien, Nennweitenbereich, Bauteilarten und Werkstoffe. Danach sehen Sie Fehler, Warnungen und Hinweise auf einen Blick – „In Ordnung“ und „Fehlt / zu klären“ je Kategorie in einem Satz. Geprüft werden Geometrie, Gewichte, Bestelltexte, Normen, Werkstoff, Iso-Symbole, Blöcke und Endtypen.

Zu den Befunden gibt es Vorschläge zum Übernehmen – auch für Geometrie-Skripte. Fehlende Nennweiten und ganze Familien lassen sich mit Werten aus dem Herstellerkatalog ergänzen. Am Ende stehen ein Excel für den Autodesk Catalog Builder und ein Rohrklassenblatt zur Dokumentation.

Neu im Katalogprüfer ist der Katalog-Builder: Er liest Herstellerkataloge (PDF mit Text, Excel oder CSV) und baut daraus Familien für Rohrteile, Armaturen und Halterungen.

Einen Katalog je Firma (bis 30 Bauteilfamilien) prüfen Sie kostenlos – mit Kundenkonto. Jeder Schritt ist im Online-Handbuch der Werkzeuge erklärt.

Zum Werkzeug: seitz-ingenieure.de/katalogpruefer · Schritt für Schritt: Online-Handbuch, Abschnitt 4.1
