ASEING PlantConfig Pro
Fertige Projektvorlagen für AutoCAD P&IDR&I – Rohrleitungs- und Instrumentenfließschema Fließschema mit allen Rohrleitungen, Armaturen, Apparaten und Mess- und Regelstellen einer Anlage (englisch P&ID, Piping and Instrumentation Diagram). Hintergrund und Quellen › und Plant 3D: Nummerierung, Tags, Beschriftung, Schriftfeld, Rohrklassen, Isometrien und Berichte – aus über 20 Jahren Anlagenbau-Praxis.
Die Aufgabe
Ein Plant-3D- und P&ID-Projekt, das am ersten Tag nach Ihrem Standard arbeitet.
Ihr Wunsch
- Sie möchten mit Symbolen, Tags, Layouts und Rohrklassen startklar sein.
- Sie möchten jedes Projekt gleich gut einrichten – unabhängig davon, wer es anlegt.
- Sie möchten am ersten Tag planen statt nach bis zu 5 Wochen Einrichtung.
Unsere Lösung
- Fertige Vorlagen: KKSKKS – Kraftwerk-Kennzeichensystem Kennzeichnung von Anlagen, Systemen, Aggregaten und Bauteilen in Kraftwerken nach der Richtlinie VGB-S-811-01. Hintergrund und Quellen ›, AKS, RDS-PPRDS-PP – Reference Designation System for Power Plants Kennzeichensystem für Kraftwerke nach der internationalen Normenreihe ISO/IEC 81346; Nachfolger des KKS. Hintergrund und Quellen › oder ISO 10628,ISO – Internationale Organisation für Normung „ISO“ vor einer Nummer bezeichnet eine weltweit gültige Norm der Internationalen Organisation für Normung in Genf. Hintergrund und Quellen › Schriftfeld, Rohrklassen, 15 Berichte.
- Sofort einsetzbar; Layoutanpassung von Schriftfeld und Logo inklusive, weitere Einrichtung als Service dazubuchbar.
- Anpassung an Ihre Nummerierungs- und Revisionsregeln.
Ihr Vorteil
- Zeitersparnis
- Projektstart sofort statt nach Wochen.
- Wettbewerbsvorteil
- Einheitliche Abgaben nach Ihrem Firmenstandard.
- Vereinfachung
- Installationsroutine statt Handarbeit.
- Mehrwert
- Ihr Standard steckt im System.
Quelle: ASEING-Projekterfassung 2020–2026 (~35 Rohrklassen-/Konfigurationsprojekte); Erfahrungswert A. Seitz
Die Standardkonfiguration ist kein Projektstart
Typisch ohne Vorlage
- Fehlende Symbole und Tag-Definitionen
- Lücken zwischen P&ID und 3D
- Keine Prüfoptionen und Layout-Vorlagen
- Fehlende oder unpassende Rohrklassen
Mit PlantConfig Pro
- Vorlageprojekt anlegen und losarbeiten
- Gleiche Tag-Struktur in P&ID und 3D inkl. Mapping
- Schriftfeld nach ENEN – Europäische Norm Europäische Norm, erarbeitet von CEN (allgemein) oder CENELEC (Elektrotechnik). Hintergrund und Quellen › ISO 7200 mit Revisionen

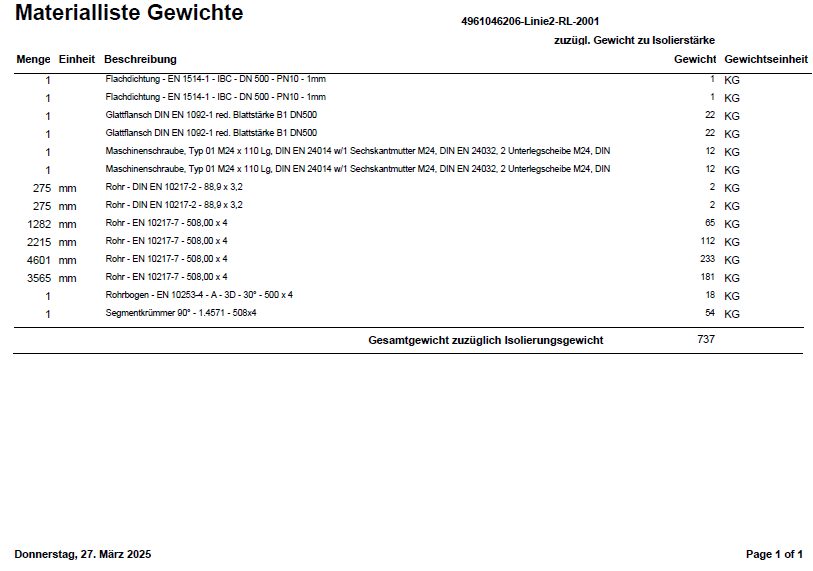

- Beispielrohrklassen mit Gewichten und Bestelltexten
Was sich für Sie ändert
Ohne Unterstützung
- Projektvorlage selbst einrichten: Tag-Formate, Beschriftungen, Schriftfeld, Listen und Layer.
- Zum Vergleich: Vergleichbare Einrichtungen nach Firmenstandard dauerten bei uns zuletzt rund 7–10 Stunden (2025/2026).
Mit uns
- Fertige Projektvorlage für AutoCAD P&ID und AutoCAD Plant 3D: Nummerierung nach KKS, AKS, RDS-PP oder ISO 10628, Schriftfeld, Rohrklassen und 15 Berichte.
- Anpassung an Ihren Firmenstandard als Service nach Aufwand.
Was Sie vermeiden
- Kennzeichen, die nicht einheitlich sind – dann stimmen Listen und der Abgleich zwischen R&I-Fließschema und 3D-Modell nicht.
Was Sie bekommen
- Jedes Projekt startet mit demselben Standard.
Zahlen aus unserer Projekterfassung und Supportauswertung, ohne Kundennamen. Stand 07.11.2026.
Was drinsteckt
Nummerierungssysteme
ISO 10628, AKS, KKS oder RDS-PP – Level-System, Felder als Text oder Auswahlliste.
Tags & Übernahmeregeln
Tag-Definitionen mit Trennzeichen, Übernahmeregeln, Tag-Updater.
Beschriftung
KKS-Leitungsfahne, Beschriftung mit Rahmen, Voreinstellungen.
Schriftfeld EN ISO 7200
Felddefinitionen, Revisionen als Symbole mit Revisionszeilen.

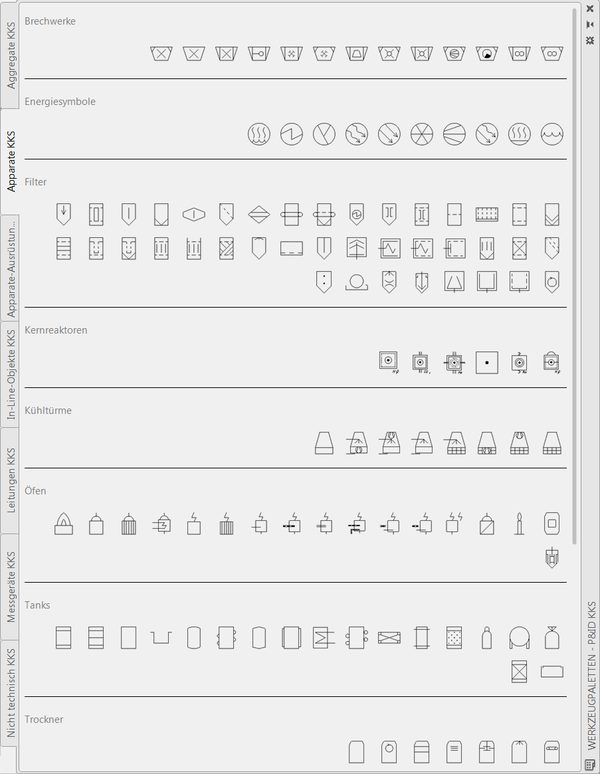

Symbolpaletten
Apparate, Aggregate, EMSREMSR – Elektro-, Mess-, Steuerungs- und Regelungstechnik Gewerk für Elektrik sowie Mess- und Leittechnik einer Anlage. Hintergrund und Quellen ›, Inline-Objekte, Armaturen, Leitungen nach Medium.
Rohrklassen
Stahl, emailliert, DIN 2873DIN – Deutsches Institut für Normung „DIN“ vor einer Nummer heißt: Die Norm gibt in Deutschland das Deutsche Institut für Normung heraus. Hintergrund und Quellen › – mit Gewichten und Bestelltexten, Blattaufbau in Anlehnung an DIN 21057.
Isometrie & Ortho
Iso-Stile Check, Final, Spool, Stress in A1–A3; Ortho-Vorlagen.
Berichte & Kontrolle

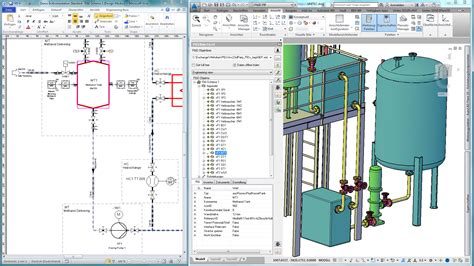

15 Report-Creator-Berichte plus Projektberichte P&ID ↔ 3D.
Ihr Kennzeichnungssystem – bereits eingerichtet
Mehr zu den Systemen in der Anlagenbau-Infobase.
KKS

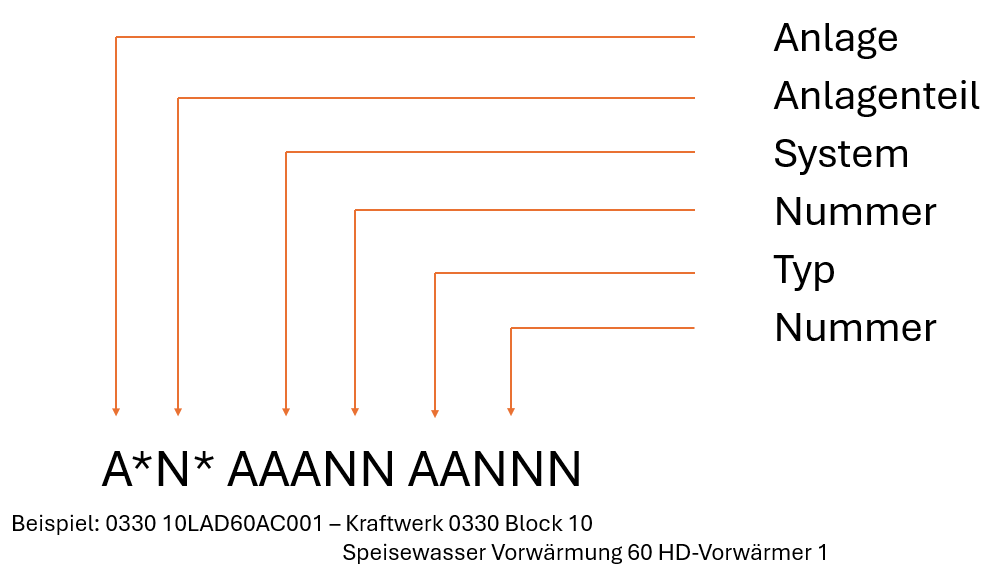

Kraftwerk-Kennzeichensystem, AKZ-kompatibel – z. B. 0330 10LAD60AC001.
AKS
Nummerierung nach Anlagenbereichen; zeigt auch die Umstellung bestehender Projekte.
RDS-PP
Referenzkennzeichnung für Kraftwerke über frei konfigurierbare Level.
ISO 10628
Schlanke Basis für Fließschemata in Chemie, Pharma, Industrie.
So sieht das im Projekt aus
Preise
Firmenlizenz für alle Plant-3D-Arbeitsplätze im Unternehmen – der Preis richtet sich nach der Zahl der Anwendenden. Zugang 12 Monate inkl. neuer Versionen – heruntergeladene Dateien dürfen Sie danach weiter nutzen.
bis 3 Personen
Alle Vorlagen: Gesamtvorlage AKZ, alle Engineering-Konfigurationen und Themenvorlagen, Paletten, DWT-Vorlagen, 15 Berichte, Installationshilfe, Layoutanpassung (Schriftfeld/Logo).
4–10 Personen
Alle Vorlagen: Gesamtvorlage AKZ, alle Engineering-Konfigurationen und Themenvorlagen, Paletten, DWT-Vorlagen, 15 Berichte, Installationshilfe, Layoutanpassung (Schriftfeld/Logo).
ab 11 Personen
Alle Vorlagen: Gesamtvorlage AKZ, alle Engineering-Konfigurationen und Themenvorlagen, Paletten, DWT-Vorlagen, 15 Berichte, Installationshilfe, Layoutanpassung (Schriftfeld/Logo).
Enthält zusätzlich ASEING PlantPlus – rund 100 zusätzliche Befehle für Plant 3D.
| Plant-3D-Anwendende | einzeln | im Paket |
|---|---|---|
| bis 3 Personen | Preis nach Anmeldung | |
| 4–10 Personen | Preis nach Anmeldung | |
| ab 11 Personen | Preis nach Anmeldung |
Lieferung: Installationspaket mit Installationsroutine und automatischer Pfadanpassung. Enthalten: Layoutanpassung von Schriftfeld und Logo. Service dazu: weitere Einrichtung, Anpassung an Ihre Nummerierung und Einweisung – nach Aufwand über Support (Teams). Einzelvorlage (eine Engineering-Konfiguration oder Themenvorlage): auf Anfrage. Passend dazu: Rohrklassenkataloge und Schulung im Autodesk Authorized Training Center.
Häufige Fragen
Was ist in PlantConfig Pro enthalten?
Alle Vorlagen: Gesamtvorlage AKZ, alle Engineering-Konfigurationen und Themenvorlagen, Werkzeugpaletten, DWT-Vorlagen, 15 Report-Creator-Berichte, Installationshilfe und die Anpassung von Schriftfeld und Logo.
Welche Kennzeichnungssysteme sind eingerichtet?
Kraftwerk-Kennzeichensystem KKS, Anlagenkennzeichnung AKS, RDS-PP und ISO 10628 – jeweils mit Tags, Übernahmeregeln und Beschriftung.
Können wir unser eigenes Schriftfeld verwenden?
Ja. Die Layoutanpassung von Schriftfeld und Logo ist in PlantConfig Pro enthalten; das Schriftfeld folgt EN ISO 7200 mit Revisionszeilen.
Gibt es auch einzelne Vorlagen?
Ja – eine Engineering-Konfiguration (Basis, AKS, KKS, RDS-PP) oder eine Themenvorlage wie Armaturen & Apparate oder Schriftfeld, auf Anfrage.
Wie lernen wir, mit der Vorlage zu arbeiten?
In unseren Schulungen AutoCAD P&ID Einrichten und Plant 3D Administration – oder direkt im Videokurs P&ID Konfiguration.
Bevor Sie gehen …
Verpassen Sie keine Schulungstermine, C³-Einladungen und Neuheiten zu AutoCAD Plant 3D und P&ID.
Unser Newsletter kommt nur, wenn es etwas Wichtiges gibt – kompakt und mit Tipps aus der Praxis.
