ASEING Rohrklassenkataloge für AutoCAD Plant 3D
Plant-3D-Kataloge (Content) nach DIN ENDIN – Deutsches Institut für Normung „DIN“ vor einer Nummer heißt: Die Norm gibt in Deutschland das Deutsche Institut für Normung heraus. Hintergrund und Quellen ›EN – Europäische Norm Europäische Norm, erarbeitet von CEN (allgemein) oder CENELEC (Elektrotechnik). Hintergrund und Quellen › kaufen: 52 geprüfte Rohrklassenkataloge mit Gewichten und Bestelltexten – einzeln, als Paket oder komplett. Für Stahl, Edelstahl, Emaille, Kunststoff, Lüftung, Armaturen und Instrumente, auch mit Herstellerarmaturen und als Fachbuch-Bundle.
Die Aufgabe
Geprüfte Kataloge als Grundlage Ihrer Rohrklassen.
Ihr Wunsch
- Sie möchten vollständige Kataloge mit Gewichten und Bestelltexten.
- Sie möchten sich auf Stückliste und Bestellung verlassen.
- Sie möchten Kataloge einmal aufbauen und in jedem Projekt nutzen.
Unsere Lösung
- 52 geprüfte Kataloge: Stahl, Edelstahl, Emaille, Kunststoff, Lüftung, Armaturen, Instrumente.

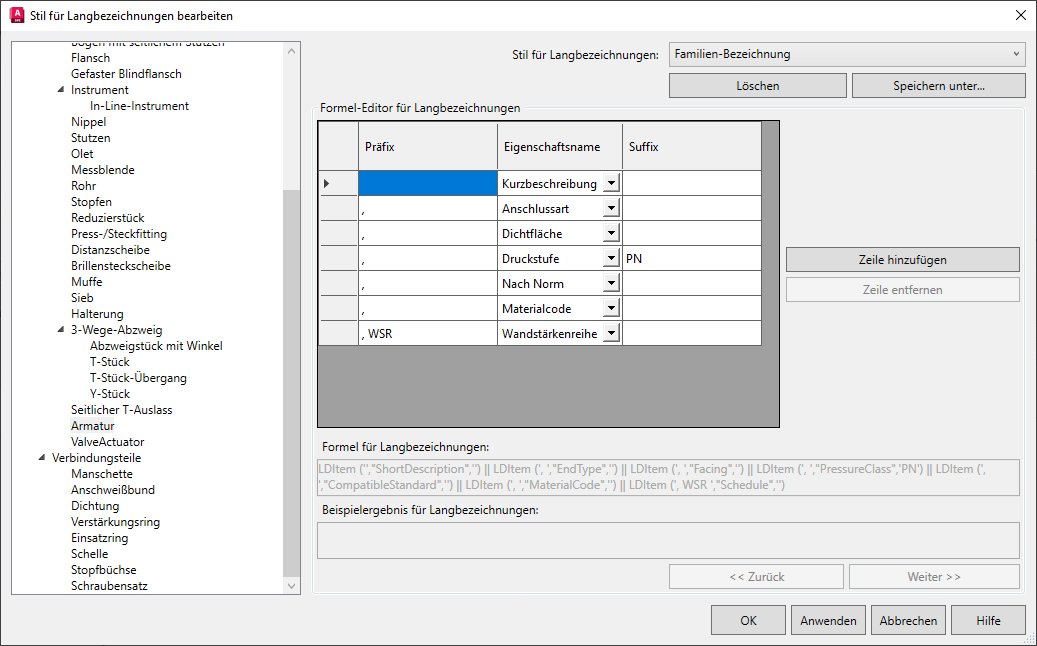

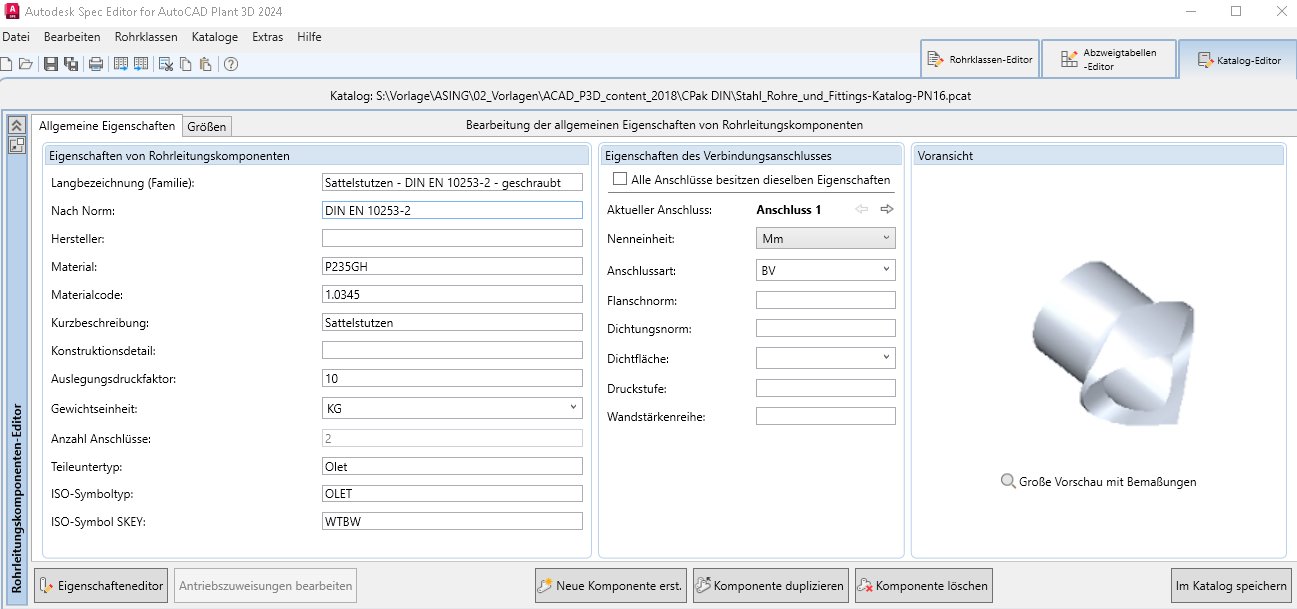

- Mit Gewichten, Bestelltexten und Herstellerarmaturen.
- Katalogsuche: welcher Katalog hat das Bauteil?
Ihr Vorteil
- Zeitersparnis
- Sofort einsetzbar statt selbst aufbauen.
- Wettbewerbsvorteil
- Saubere Stücklisten ab dem ersten Projekt.
- Vereinfachung
- Einzeln, im Bundle oder als Gesamtpaket.
- Mehrwert
- Dieselben Prüfregeln wie im Katalogprüfer.
10 Gruppen – vom Stahlrohr bis zum Kabelkanal
Nach Geometrieart getrennt, Basisbauteile je Werkstoff abgeleitet – schlanke, nachvollziehbare Rohrklassen.
Stahl – Rohre & Formteile
Edelstahl – Rohre & Formteile
Kupfer – Rohre & Formteile
Emaille / DIN 2873
Kunststoff – Rohre & Formteile
Lüftung, Abgas & Baukastensysteme
Armaturen (DIN EN)
Herstellerarmaturen & Kompensatoren (3D-Blöcke)
Instrumente (EMSR)

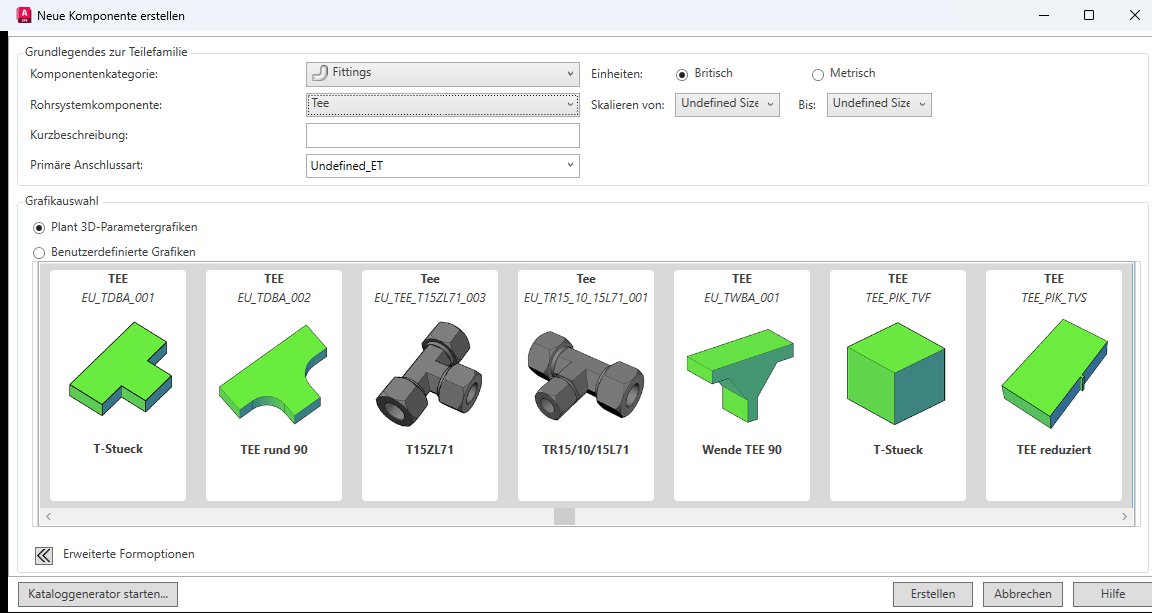

Skriptbasierte Kataloge – nur im Fachbuch-Bundle
Was sich für Sie ändert
Ohne Unterstützung
- Kataloge selbst aufbauen: je Bauteilfamilie Maße, Gewichte und Bestelltexte eintragen, Iso-Symbole zuordnen und im Projekt testen.
- Zum Vergleich: Unsere eigenen Konfigurations- und Rohrklassenprojekte seit 2020 lagen meist bei 3–20 Stunden, im Median bei 10,5 Stunden.
Mit uns
- 52 geprüfte ASEING Rohrklassenkataloge als Grundlage Ihrer Rohrklassen.
- Rohrklasse aus geprüften Katalogen: 0,1 Katalogpunkt je Bauteilfamilie – eine Klasse mit 19 Familien sind 1,9 Punkte.

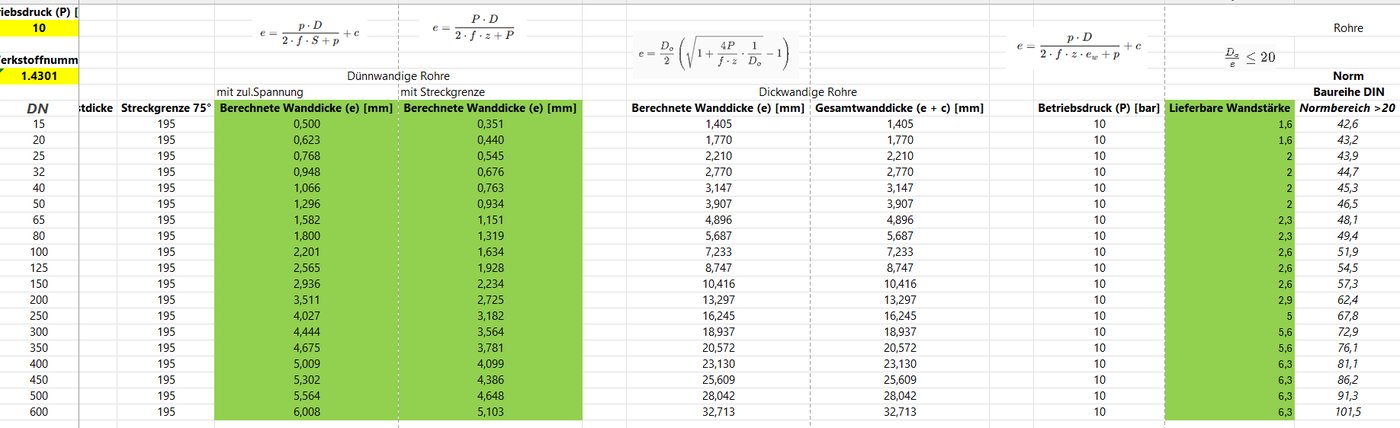

- Vorbemessung der Wanddicken mit dem Rohrklassenrechner (Vorbemessung, keine Rohrleitungsauslegung).
Was Sie vermeiden
- Falsche Maße oder Gewichte in Stückliste und Isometrie.
- Bauteile mit fehlendem oder falschem Iso-Symbol, die die Isometrie unterbrechen.
Was Sie bekommen
- Rohrklassen, die im AutoCAD-Plant-3D-Projekt funktionieren.
- Unsere Kataloge prüfen wir mit denselben Regeln wie der Katalogprüfer.
Zahlen aus unserer Projekterfassung und Supportauswertung, ohne Kundennamen. Stand 07.11.2026.
Katalogliste
Suchen Sie nach Bauteil, Norm, Werkstoff, Hersteller oder Nennweite – die Suche kennt alle Bauteilfamilien aller Kataloge. Merken – die Auswahl geht als Anfrage an den Vertrieb. Skriptbasierte Kataloge gibt es nur im Fachbuch-Bundle.
Geprüfte Daten für Ihre Planung
Preise
Netto zzgl. MwSt., Lizenz nach Personenzahl (S bis 3 Personen · M 4–10 ×1,5 · L ab 11 ×2). Zugang 12 Monate inkl. neuer Versionen – heruntergeladene Dateien dürfen Sie danach weiter nutzen – für Einzelkataloge, Katalogpakete, Bundles und Gesamtpaket. Einzelkatalog: S bis 50 Familien Preis nach Anmeldung · M 51–150 Familien Preis nach Anmeldung · L 151–300 Familien Preis nach Anmeldung.
All-in-One: alles, was es bei ASEING zum Herunterladen gibt – 12 Monate
- Alle 52 Rohrklassenkataloge für Plant 3D – für Ihre ganze Firma
- Online-Handbücher & Videokurse: alle Online-Handbücher mit Videokursen und Seminarheften
- Alle Fachbücher inklusive Fachbuch-Bundles mit Skriptkatalogen
- ASEING PlantConfig Pro (Projektvorlagen) und ASEING PlantPlus (rund 100 Befehle) als Firmenlizenz
- alles als Firmenlizenz, Preisstufe nach Anzahl der Personen in Plant 3D wie bei der Software, neue Versionen inklusive
Bereits gekaufte Pakete rechnen wir beim Wechsel innerhalb der Laufzeit voll an. Nicht enthalten: Einrichtung und Support (nach Aufwand), Katalogpunkte für die Werkzeuge.
netto zzgl. MwSt. · 12 Monate · Ersparnis gegenüber den Einzelpaketen in jeder Stufe
Gesamtpaket Rohrklassenkataloge
Alle 52 Kataloge inkl. Fachbuch-Bundles und Installationshilfe (remote) – für Ihre ganze Firma, auch neue Kataloge.
Katalogpaket Rohrleitung Metall
11 Kataloge, 1.246 Bauteilfamilien – Stahl, Edelstahl, Kupfer, Emaille – Rohre, Formteile, Flansche, Dichtungen.
Katalogpaket Rohrleitung Kunststoff
9 Kataloge, 905 Bauteilfamilien – PE, PP, PVC, PVDF, GFK – Rohre, Formteile und Kunststoffarmaturen.
Katalogpaket Armaturen & EMSR
19 Kataloge, 1.282 Bauteilfamilien – Armaturen DIN EN, Herstellerarmaturen und Kompensatoren, Instrumente.
Katalogpaket Lüftung & Abgas
4 Kataloge, 199 Bauteilfamilien – Abgas V4A, Lüftung Stahl/Edelstahl, Spannring-Baukasten.
Einzelkatalog
Preis nach Anzahl der Bauteilfamilien: S bis 50 Familien Preis nach Anmeldung · M 51–150 Familien Preis nach Anmeldung · L 151–300 Familien Preis nach Anmeldung.
Spezialrohrklassen
Standardklassen erzeugt der Rohrklassenrechner als Plant-3D-Katalog. Wir erstellen Klassen mit Herstellerblöcken, eigenen Skripten und Armaturen – mit Freigabemanagement.
Alle Preise sind Firmenlizenzen für bis 3 Personen, die im Unternehmen mit Plant 3D arbeiten (Stufe S). Für 4–10 Personen gilt das 1,5-Fache (M), ab 11 Personen das Doppelte (L) – der Warenkorb rechnet die Stufe aus.
Fachbuch-Bundles
Skriptbasierte Kataloge nutzen Sie am besten mit dem passenden Hintergrundwissen. Deshalb gibt es sie im Bundle mit dem Fachbuch – inklusive fertiger Python-Skripte und Kataloge sowie einer fertigen Rohrklasse. 1 Jahr Download-Zugang inkl. neuer Versionen.
Bundle Python Scripting
Skripte für Katalogbauteile, Equipment-Skriptformat, Nozzle-Katalog, Rohrhalterungen, Entwicklungsumgebung. Mit allen Beispielskripten des Buchs als Skriptsammlung.

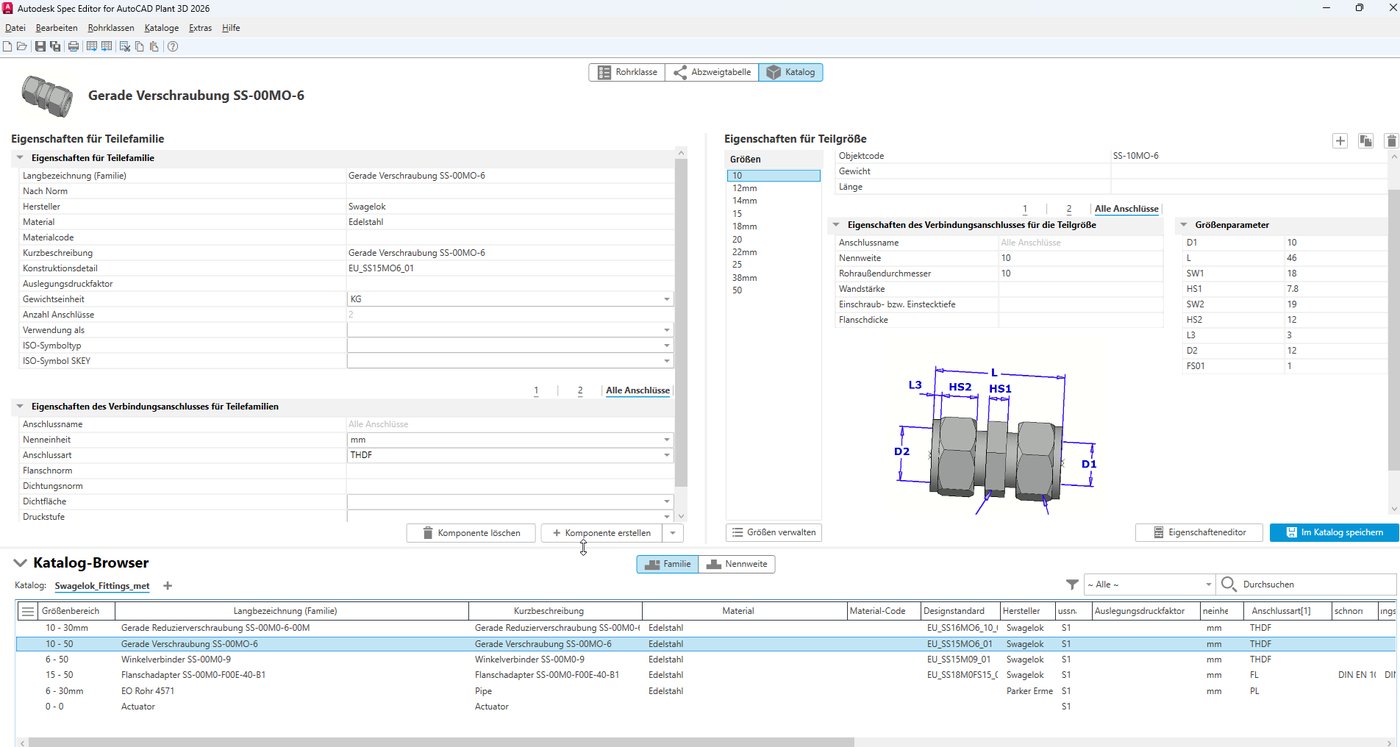

Bundle Schraubfittings
Python-Kataloge für Schraubfittings, Ventile, Halterungen und Zubehör. Kataloge: Conexa Schneidringverschraubungen, Parker Ermeto EO Verschraubungen, Swagelok Klemmringverschraubungen, GF Temperguss-Fittinge.
Bundle Kabeltrassen
Kabeltrassen und Kabelkanäle als Python-Kataloge. Kataloge: Kabelkanal Basis, Pflitsch KD Kabelkanal, Pflitsch PIK Kabelkanal.
Bundle Halterungskonzepte
Halterungen konzipieren und modellieren: Python-Standardhalterungen, Rohrschellen DIN 3015, sikla Rohrhalterungen, Festpunkte und Berichte. Kataloge: Rohrschellen DIN 3015, sikla Rohrhalterungen.
Buch ansehen: Plant 3D – Python-Skripting Buch ansehen: Plant 3D – Schraubfittings Buch ansehen: Plant 3D – Kabeltrassen Buch ansehen: Plant 3D – Halterungskonzepte
Eigene Kataloge prüfen, ergänzen, erstellen
Für Kataloge, die Sie selbst pflegen oder zukaufen – und für Rohrklassen aus dem Rohrklassenrechner.
Katalog prüfen & korrigieren
Eigene oder zugekaufte Kataloge (.pcat als ZIP) prüfen: Maße, Gewichte, Texte, Normen, Iso-Symbole, Blöcke, Skripte – korrigierte Kopie herunterladen.
Bauteile ergänzen & Excel für den Catalog Builder
Fehlende Nennweiten und Familien ergänzen: 0,1 Katalogpunkt (13–Preis nach Anmeldung netto je nach Paket) je ergänzter Familie. Den ganzen Katalog als Excel (ExcelFormatVersion 2.0) für den Autodesk Catalog Builder ausgeben – in der Prüfung enthalten.
Katalog aus Herstellerdaten
Hersteller-PDF, Excel oder CSV laden: Der ASEING Katalog-Builder liest die Maßtabellen, erkennt Bauart, Verbindung, Werkstoff, Normen, Druck und Temperatur und schreibt Rohrteile, Armaturen und Halterungen als Catalog-Builder-Excel. 0,1 Katalogpunkt (13–Preis nach Anmeldung netto je nach Paket) je Familie.
Rohrklasse als Plant-3D-Katalog
Rohrklasse im Rechner vorbemessen und die ganze Klasse – Rohre, Formstücke, Flansche, Dichtungen, Schrauben und Armaturen mit Antrieb, auch Milchrohr DIN 11850 mit Verschraubung oder Clamp – als Catalog-Builder-Excel laden. 0,1 Katalogpunkt (13–Preis nach Anmeldung netto je nach Paket) je Familie.
Verbindungsassistent
Eigene Endcodes im Katalog? EndCodesConfig.xml und DefaultConnectorsConfig.xml einlesen, prüfen und passend ergänzen – kostenlos.
Unterlagen
Onepager
Programm, Merkmale und Preise auf einer Seite.
Katalogübersicht
Alle 52 Kataloge mit Normen, Druckstufen und Nennweiten.
Katalogübersicht
Dieselbe Liste zum Filtern für Einkauf und IT.
Rohrklassenrechner
Klasse vorbemessen, passende Kataloge sehen – oder die Klasse als Plant-3D-Katalog erstellen (0,1 Punkt je Familie).
Merkzettel Katalogimplementierung
Neue Kataloge prüfen, einspielen und testen: Content-Pfad, Endcodes, Verbindungseinstellungen, Spec und Testeinbau.
Merkzettel Rohrklassendefinition
Rohrklassen vollständig beschreiben – Rohre, Bögen, T-Stücke, Flansche, Armaturen.
Katalogprüfer
Eigene oder zugekaufte Kataloge prüfen: Maße, Gewichte, Bestelltexte, Normen, Iso-Symbole, Blöcke – mit Korrekturvorschlägen.
Häufige Fragen
Was ist in einem Rohrklassenkatalog enthalten?
Ein Installationspaket mit Katalog und Geometriedaten: vollständige Katalogdaten mit Norm, Werkstoff, Gewicht und Geometrie sowie Bestelltexte nach DIN 21057 für Stückliste und Anfrage.
Was ist eine Familie?
Eine Familie ist eine Bauteilart mit allen ihren Größen in einem Plant-3D-Katalog, z. B. „Vorschweißflansch PN 16PN – Nenndruckstufe Kennzahl für die Druckstufe von Flanschen und Armaturen (Pressure Nominal), z. B. PN 16. Sie entspricht etwa dem zulässigen Druck in bar bei Raumtemperatur; bei höherer Temperatur ist weniger zulässig. Hintergrund und Quellen ›“ von DN 15DN – Nennweite Kennzahl für die Größe von Rohren, Formstücken und Armaturen (Diameter Nominal). Sie liegt ungefähr beim Innendurchmesser in Millimetern, ist aber keine genaue Maßangabe. Hintergrund und Quellen › bis DN 500. Im Spec Editor wird eine Familie als Komponente angelegt („Komponente erstellen“).
Wie werden die Kataloge berechnet?
Nach Anzahl der Teilefamilien: S bis 50 Familien Preis nach Anmeldung, M bis 150 Familien Preis nach Anmeldung, L bis 300 Familien Preis nach Anmeldung – Katalogpakete je Werkstoffgruppe Rohrleitung Metall Preis nach Anmeldung · Rohrleitung Kunststoff Preis nach Anmeldung · Armaturen & EMSREMSR – Elektro-, Mess-, Steuerungs- und Regelungstechnik Gewerk für Elektrik sowie Mess- und Leittechnik einer Anlage. Hintergrund und Quellen › Preis nach Anmeldung · Lüftung & Abgas Preis nach Anmeldung; das Gesamtpaket mit allen 52 Katalogen kostet Preis nach Anmeldung, jeweils netto zzgl. MwSt. Im Megapaket (ab 8.290 €; bis 3 Personen Preis nach Anmeldung · 4–10 Personen Preis nach Anmeldung · ab 11 Personen Preis nach Anmeldung) kommen PlantConfig Pro, PlantPlus und alle Online-Handbücher, Videokurse und Fachbücher dazu – Stufe nach Anzahl der Plant-3D-Anwender.
Wie lange bekomme ich Aktualisierungen?
Ein Jahr Download-Zugang inklusive neuer Versionen – für Einzelkataloge, Katalogpakete, Bundles und das Gesamtpaket; beim Gesamtpaket auch für neu hinzukommende Kataloge.
Für wen gilt die Lizenz?
Je Unternehmen und Standort.
Was ist beim Einspielen neuer Kataloge zu beachten?
.pcat-Datei immer zusammen mit dem gleichnamigen Unterordner kopieren, Bauteile mit Blockbezug in den verlinkten Content-Pfad legen, neue Endcodes im Projekt nachpflegen und die Verbindungseinstellungen mit den Bauteileigenschaften abgleichen. Alle Schritte stehen im kostenlosen Merkzettel Katalogimplementierung; die Installationshilfe (remote) ist im Gesamtpaket enthalten.
Warum gibt es die skriptbasierten Kataloge im Bundle?
Skriptbasierte Kataloge nutzen Sie am besten mit dem passenden Hintergrundwissen. Deshalb gibt es sie im Bundle mit dem Fachbuch – inklusive fertiger Python-Skripte und Kataloge sowie einer fertigen Rohrklasse.
Können Sie Rohrklassen nach unseren Vorgaben erstellen?
Ja – zusammengestellt, berechnet nach DIN EN 13480-3 und mit Freigabemanagement. Mehr unter Rohrklassenerstellung; zur Vorbemessung gibt es den kostenlosen Rohrklassenrechner.
Bevor Sie gehen …
Verpassen Sie keine Schulungstermine, C³-Einladungen und Neuheiten zu AutoCAD Plant 3D und P&IDR&I – Rohrleitungs- und Instrumentenfließschema Fließschema mit allen Rohrleitungen, Armaturen, Apparaten und Mess- und Regelstellen einer Anlage (englisch P&ID, Piping and Instrumentation Diagram). Hintergrund und Quellen ›.
Unser Newsletter kommt nur, wenn es etwas Wichtiges gibt – kompakt und mit Tipps aus der Praxis.
Normenstand zu dieser Seite 25 Normen · Recherche Oktober 2026
| Norm | Inhalt | Aktuelle Ausgabe | Ersetzt / Nachfolger |
|---|---|---|---|
| DIN EN 10216-2 | Nahtlose Stahlrohre – Teil 2: Unlegierte und legierte Stähle mit festgelegten Eigenschaften bei erhöhten Temperaturen | DIN EN 10216-2:2025-02 | ersetzt DIN EN 10216-2:2020-04 |
| DIN EN 10217-2 | Geschweißte Stahlrohre – Teil 2: Elektrisch geschweißte Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschaften bei erhöhten Temperaturen | DIN EN 10217-2:2019-08 | ersetzt DIN EN 10217-2:2005-04 |
| DIN EN 10253-2 | Formstücke zum Einschweißen – Teil 2: Unlegierte und legierte ferritische Stähle mit besonderen Prüfanforderungen | DIN EN 10253-2:2026-07 | ersetzt DIN EN 10253-2:2021-11 |
| DIN EN 10253-3 | Formstücke zum Einschweißen – Teil 3: Austenitische und austenitisch-ferritische Stähle ohne besondere Prüfanforderungen | DIN EN 10253-3:2009-02 (mit Berichtigung 1:2013-07) | – |
| DIN EN 1092-1 | Flansche und ihre Verbindungen – Runde Flansche nach PN – Teil 1: Stahlflansche | DIN EN 1092-1:2018-12 | ersetzt DIN EN 1092-1:2013-04; DIN EN 1092-1 Berichtigung 1:2014-08 |
| DIN 21057 | Rohrklassen | DIN 21057-1:2023-08; Teile 5/6:2016-12; Teile 10–12:2026-04/-05 | ersetzt PAS 1057; DIN 21057-1:2016-12; DIN 21057-10 bis -12:2017-04 |
| DIN EN 10216-5 | Nahtlose Stahlrohre – Teil 5: Rohre aus nichtrostenden Stählen | DIN EN 10216-5:2021-06 | ersetzt DIN EN 10216-5:2014-03; DIN EN 10216-5 Berichtigung 1:2015-01 |
| DIN EN 10217-7 | Geschweißte Stahlrohre – Teil 7: Rohre aus nichtrostenden Stählen | DIN EN 10217-7:2021-06 | ersetzt DIN EN 10217-7:2015-01 |
| DIN EN 10253-4 | Formstücke zum Einschweißen – Teil 4: Austenitische und austenitisch-ferritische Stähle mit besonderen Prüfanforderungen | DIN EN 10253-4:2025-10 | ersetzt DIN EN 10253-4:2008-06; DIN EN 10253-4 Berichtigung 1:2009-11 |
| DIN 11864-1 | Armaturen aus nichtrostendem Stahl für Aseptik, Chemie und Pharmazie – Teil 1: Verschraubungen | DIN 11864-1:2025-04 | ersetzt DIN 11864-1:2017-10 |
| DIN 2873 | Emaillierte Flanschrohre und Formstücke aus Stahl – PN 10 und PN 25 | DIN 2873:2002-06 | ersetzt DIN 2873:1993-11 |
| DIN 8074 | Rohre aus Polyethylen (PEPE – Polyethylen Polyethylen, ein Thermoplast für Gas-, Wasser- und Abwasserrohre. „PE 100“ nennt die Festigkeitsklasse (MRS 10 MPa). Hintergrund und Quellen ›) – PE 80, PE 100 – Maße | DIN 8074:2023-10 | ersetzt DIN 8074:2011-12 |
| DIN 8075 | Rohre aus Polyethylen (PE) – PE 80, PE 100 – Allgemeine Güteanforderungen, Prüfungen | DIN 8075:2018-08 | ersetzt DIN 8075:2011-12 |
| DIN 8077 | Rohre aus Polypropylen (PPPP – Polypropylen Polypropylen, ein Thermoplast für Chemie-, Abwasser- und Warmwasserleitungen; wärmebeständiger als PE. Hintergrund und Quellen ›) – PP-H, PP-B, PP-R, PP-RCT – Maße | DIN 8077:2008-09 | – |
| DIN 8078 | Rohre aus Polypropylen (PP) – Allgemeine Güteanforderungen, Prüfung | DIN 8078:2008-09 | ersetzt DIN 8078:2007-05 |
| DIN 24151 | Raumlufttechnik – Blechrohre, geschweißt (Reihe 1/2) | zurückgezogen | heute: DIN EN 12237:2003-07 |
| DIN 24154 | Rohrbauteile für lufttechnische Anlagen – Flachflansche, Reihe 1 | zurückgezogen | heute: DIN EN 12220:1998-06 |
| DIN EN 558 | Industriearmaturen – Baulängen von Armaturen aus Metall in Rohrleitungen mit Flanschen | DIN EN 558:2022-09 | ersetzt DIN EN 558:2017-05 |
| DIN EN ISO 17292ISO – Internationale Organisation für Normung „ISO“ vor einer Nummer bezeichnet eine weltweit gültige Norm der Internationalen Organisation für Normung in Genf. Hintergrund und Quellen › | Kugelhähne aus Metall für Erdöl-, petrochemische und verwandte Industrien | DIN EN ISO 17292:2016-05 | ersetzt DIN EN ISO 17292:2004-11 |
| DIN EN 13709 | Industriearmaturen – Absperrventile und absperrbare Rückschlagventile aus Stahl | DIN EN 13709:2010-10 | ersetzt DIN EN 13709:2003-01 |
| DIN EN ISO 8434-1 | Metallische Rohrverschraubungen – Teil 1: Verschraubungen mit 24°-Konus | DIN EN ISO 8434-1:2018-11 | ersetzt DIN EN ISO 8434-1:2008-02; DIN EN ISO 8434-1 Berichtigung 1:2009-09; DIN 3859-2:1999-07 |
| DIN 3015-1 | Befestigungselemente – Rohrschellen – Teil 1: Leichte Reihe (L) | DIN 3015-1:1999-01 | ersetzt DIN 3015-1:1997-07 |
| DIN 3567 | Rohrschellen für NW 20 bis 500 | DIN 3567:1963-08 | – |
| DIN 3570 | Rundstahlbügel für Rohre von NW 20 bis 500 | DIN 3570:1968-10 | – |
| DIN EN 13480-3 | Metallische industrielle Rohrleitungen – Teil 3: Konstruktion und Berechnung | DIN EN 13480-3:2024-12 | ersetzt DIN EN 13480-3:2017-12; DIN EN 13480-3/A1:2021-05; DIN EN 13480-3/A2:2020-12 |
Recherche bei DIN Media, ISO, IECIEC – International Electrotechnical Commission Internationale Elektrotechnische Kommission in Genf: weltweite Normen für Elektrotechnik sowie Mess- und Leittechnik. Hintergrund und Quellen › und ASMEASME – American Society of Mechanical Engineers US-amerikanischer Ingenieurverband. Seine Regelwerke für Rohrleitungen, Flansche und Rohrmaße gelten in vielen Anlagen weltweit. Hintergrund und Quellen ›, Stand Oktober 2026. Vor verbindlicher Anwendung bitte die aktuelle Ausgabe beim Normenherausgeber prüfen. Übersicht aller Normen: Anlagenbau-Infobase · Normenstand.
Begriffe, Hintergrund und Quellen 11 Begriffe auf dieser Seite
Kurz erklärt – zum Nachschlagen. Die Erklärungen ersetzen nicht die Norm oder das Regelwerk selbst.
- DIN – Deutsches Institut für Normung
„DIN“ vor einer Nummer heißt: Die Norm gibt in Deutschland das Deutsche Institut für Normung heraus.
Das DIN wurde 1917 als Normenausschuss der deutschen Industrie gegründet. Steht „DIN EN“ oder „DIN EN ISO“ davor, ist eine europäische bzw. internationale Norm unverändert als deutsche Norm übernommen.
- EN – Europäische Norm
Europäische Norm, erarbeitet von CEN (allgemein) oder CENELEC (Elektrotechnik).
Jedes Mitgliedsland muss eine EN unverändert als nationale Norm übernehmen – in Deutschland als „DIN EN …“. Widersprechende nationale Normen werden zurückgezogen.
- PN – Nenndruckstufe
Kennzahl für die Druckstufe von Flanschen und Armaturen (Pressure Nominal), z. B. PN 16. Sie entspricht etwa dem zulässigen Druck in bar bei Raumtemperatur; bei höherer Temperatur ist weniger zulässig.
Festgelegt in DIN EN 1333. Die Zuordnung von Druck und Temperatur je Werkstoff steht in den Bauteilnormen, z. B. DIN EN 1092-1 für Stahlflansche.
- DN – Nennweite
Kennzahl für die Größe von Rohren, Formstücken und Armaturen (Diameter Nominal). Sie liegt ungefähr beim Innendurchmesser in Millimetern, ist aber keine genaue Maßangabe.
Festgelegt in DIN EN ISO 6708. Welcher Außendurchmesser zu einer DN gehört, regeln die Maßnormen, z. B. DIN EN 10220 für Stahlrohre.
- EMSR – Elektro-, Mess-, Steuerungs- und Regelungstechnik
Gewerk für Elektrik sowie Mess- und Leittechnik einer Anlage.
- R&I – Rohrleitungs- und Instrumentenfließschema
Fließschema mit allen Rohrleitungen, Armaturen, Apparaten und Mess- und Regelstellen einer Anlage (englisch P&ID, Piping and Instrumentation Diagram).
Symbole und Darstellungsregeln: DIN EN ISO 10628-1 und -2. Kennbuchstaben der Mess- und Regelstellen: DIN EN 62424 bzw. ISA-5.1.
- PE – Polyethylen
Polyethylen, ein Thermoplast für Gas-, Wasser- und Abwasserrohre. „PE 100“ nennt die Festigkeitsklasse (MRS 10 MPa).
Kurzzeichen der Kunststoffe nach DIN EN ISO 1043-1.
- PP – Polypropylen
Polypropylen, ein Thermoplast für Chemie-, Abwasser- und Warmwasserleitungen; wärmebeständiger als PE.
Kurzzeichen der Kunststoffe nach DIN EN ISO 1043-1.
- ISO – Internationale Organisation für Normung
„ISO“ vor einer Nummer bezeichnet eine weltweit gültige Norm der Internationalen Organisation für Normung in Genf.
Die ISO wurde 1947 gegründet. Mitglieder sind die nationalen Normungsinstitute, für Deutschland das DIN.
- IEC – International Electrotechnical Commission
Internationale Elektrotechnische Kommission in Genf: weltweite Normen für Elektrotechnik sowie Mess- und Leittechnik.
Die IEC wurde 1906 gegründet. In Europa übernommene IEC-Normen heißen „EN IEC …“ oder „EN 6xxxx“.
- ASME – American Society of Mechanical Engineers
US-amerikanischer Ingenieurverband. Seine Regelwerke für Rohrleitungen, Flansche und Rohrmaße gelten in vielen Anlagen weltweit.
Die ASME wurde 1880 gegründet. Bekannte Regelwerke: B31.3 (Prozessrohrleitungen), B16.5 (Flansche), B36.10M und B36.19M (Rohrmaße).
