As-Built – 3D-Laserscanning für IndustrieanlagenBestandsplanung – Frankfurt/Rhein-Main und bundesweit
Wir erfassen Industrieanlagen, Technikzentralen und Gebäude berührungslos und präzise – von Frankfurt aus im Rhein-Main-Gebiet und bundesweit. Sie erhalten die registrierte Punktwolke und auf Wunsch das Plant-3D-Modell mit Isometrien für Umbau und Erweiterung.
Die Aufgabe
Planen auf dem Bestand, wie er wirklich ist.
Ihr Wunsch
- Sie möchten Umbauten auf dem tatsächlichen Bestand planen.
- Sie möchten, dass auf der Baustelle alles passt.
- Sie möchten Aufmaß und Planung aus einer Hand.
Unsere Lösung
- Laserscan mit eigenem Gerät und Team.
- Punktwolke in ReCap, Modell in EdgeWise, Plant 3D oder Revit.
- Kollisionsprüfung in Navisworks.
Ihr Vorteil
- Zeitersparnis
- Weniger Nachmaß-Termine.
- Wettbewerbsvorteil
- Planung auf belastbarem Bestand.
- Vereinfachung
- Aufmaß, Modell und Planung aus einer Hand.
- Mehrwert
- Digitales Abbild für spätere Umbauten.
Vom Scan zum Plant-3D-Modell
Ein Ablauf aus einer Hand: Was wir scannen, registrieren wir selbst in Autodesk ReCap, erkennen Leitungen mit EdgeWise und planen in AutoCAD Plant 3D weiter.

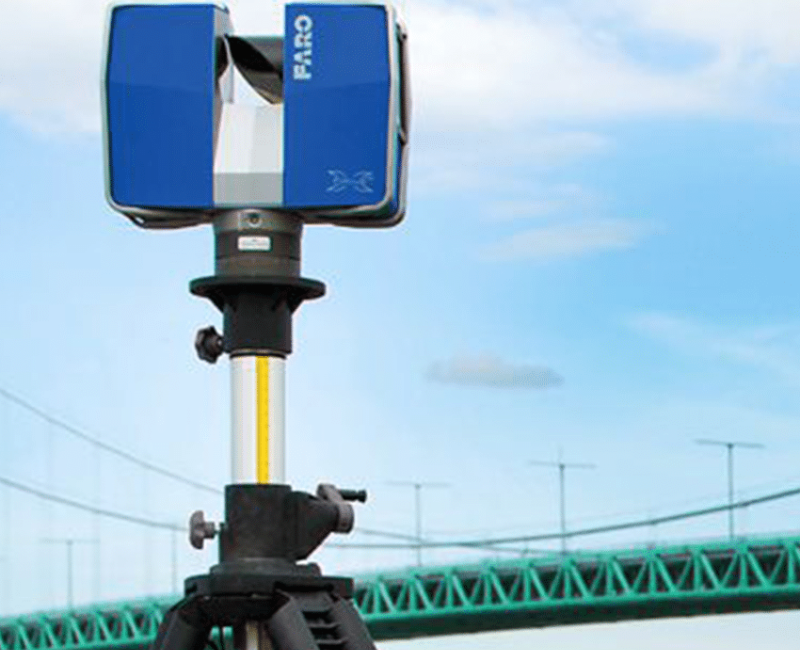

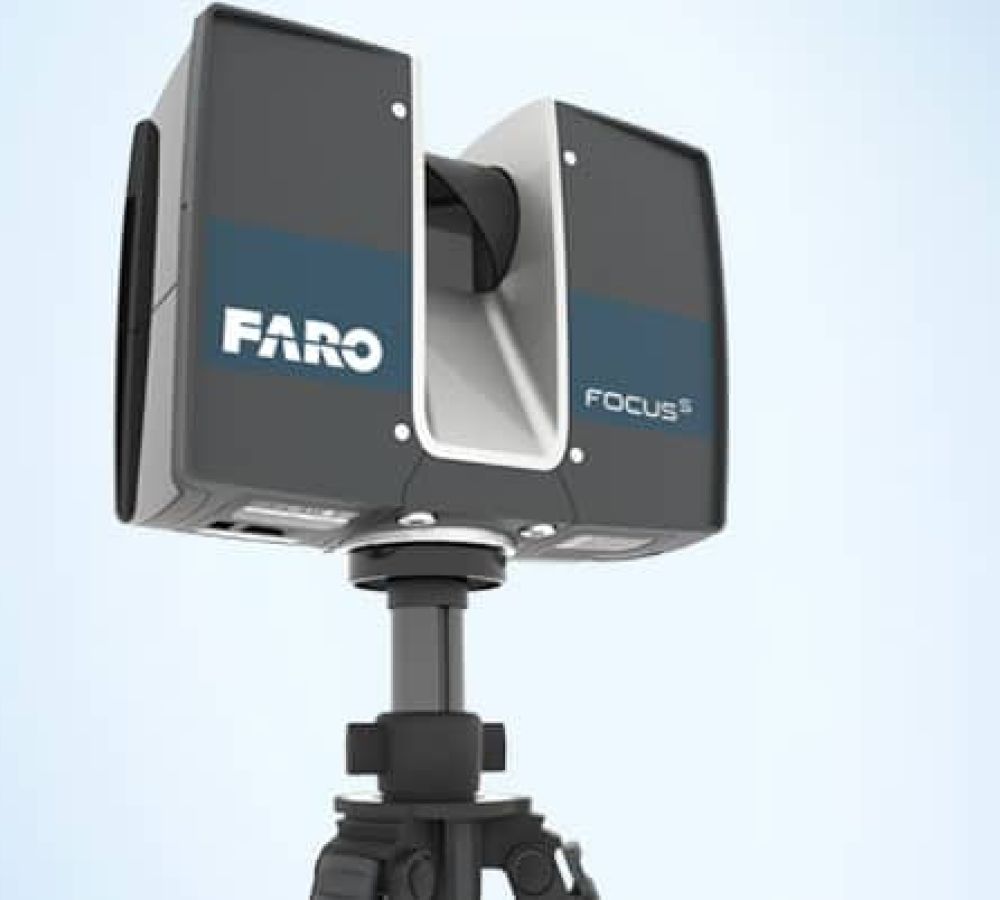

- AufmaßScan vor Ort mit eigenem Laserscanner
- ReCapScans registrieren, Punktwolke aufbereiten
- EdgeWiseRohrleitungen und Stahlbau erkennen
- Plant 3DModell, Isometrien, Orthos
- ÜbergabePlant 3D, Navisworks, Revit
Was sich für Sie ändert
Ohne Unterstützung
- Aufmaß von Hand an den Stellen, an die man herankommt, und Planung nach dem alten Stand.
- Abweichungen zur gebauten Anlage zeigen sich oft erst bei der Montage.
Mit uns
- Scan vor Ort mit eigenem Laserscanner (seit 2013), Registrierung in Autodesk ReCap, Rohrleitungen erkennen mit EdgeWise, Modell in AutoCAD Plant 3D.
- Registrierung: rund 0,2 h Büroarbeit je Scan (Großprojekt mit 425 Scans).
- Beispielprojekt: 20 Scans, 99 erkannte Leitungen, 22 Isometrien, 10 Orthos, rund 37 h.
Was Sie vermeiden
- Rohrleitungen, die beim Einbau nicht passen.
- Kollisionen mit dem Bestand – wir prüfen sie vorher in Navisworks.
Was Sie bekommen
- Registrierte Punktwolke und auf Wunsch das AutoCAD-Plant-3D-Modell mit Isometrien und Orthos.
- Bei einer Serie im Bestand: je Projekt rund 50–140 Abgabe-PDF (Isometrien, Orthos, Modellzeichnungen).
Zahlen aus unserer Projekterfassung und Supportauswertung, ohne Kundennamen. Stand 07.11.2026.
Aus der Praxis: Katalysator-Austausch an Blockheizkraftwerken
Eine Serie im laufenden Bestand – anonym, mit den Mengen und Stunden aus unserer Projekterfassung.
Katalysator-Austausch an Blockheizkraftwerken – als Serie
Branche: Energie – Abgasreinigung von Blockheizkraftwerken (für einen Anlagenbauer)
Größenordnung: 26 Projekte in Serie; bei 10 abgeschlossenen Projekten rund 11–67 h, im Median rund 27 h. Beispielprojekt: 20 Scans, 99 erkannte Leitungen, 22 Isometrien, 10 Orthos, rund 37 h.
Ihr Wunsch: Sie möchten Katalysatoren im laufenden Bestand tauschen oder nachrüsten – mit einer Planung, die zur gebauten Anlage passt.
Unsere Lösung: Aufmaß per Laserscanner, Rohrerkennung mit EdgeWise, Planung in AutoCAD Plant 3D, Kollisionskontrolle in Navisworks.
Ergebnis: Je Projekt rund 50–140 Abgabe-PDF (Isometrien, Orthos, Modellzeichnungen); der Ablauf wiederholt sich als Serie.
Weitere Projekte & Ergebnisse › Aufwand für Ihr Aufmaß schätzen ›
Laserscanning-Großprojekt mit über 400 Scans
Größenordnung: 425 registrierte Scans, rund 154 h (davon vor Ort rund 54 h, Registrierung rund 98 h).
Ergebnis: Registrierte Punktwolke; rund 0,23 h Büroarbeit je Scan für die Registrierung.
Leistungen
Laserscan-Aufmaß
Anlagen, Gebäude, technische Infrastruktur.
Punktwolke
Registriert und in gängigen Formaten.
CAD-Modellierung
Rohrleitungen und Stahlbau aus der Punktwolke.
BIM & digitaler Zwilling
Modelle für Revit, Plant 3D und Navisworks.
2D-Ableitung
Grundrisse, Längs- und Querschnitte – z. B. als Grundlage für Umbauten, auch für Wohngebäude über Architekten und Planungsbüros.
Schulung & Support
ReCap, EdgeWise, Navisworks.
Im Einsatz
Einsatzbereiche
- Chemie
- Kraftwerke
- Verfahrenstechnik
- Lebensmittel
- Pharma
- Energieanlagen
- Wasser & Abwasser
- Gebäude & Altbau (über Architekten)
Häufige Fragen
Sind die Daten mit CAD kompatibel?
Ja, mit gängigen CADCAD – Computer-Aided Design Rechnergestütztes Konstruieren und Zeichnen. Hintergrund und Quellen ›- und BIM-Systemen – direkt in die Planung integrierbar.
Scannen Sie auch im Rhein-Main-Gebiet vor Ort?
Ja – wir sitzen in Frankfurt am Main, die Wege im Rhein-Main-Gebiet sind kurz. Einsätze im übrigen In- und Ausland planen wir mit Anreise am Vortag.
Lohnt sich das für kleine Projekte?
Ja, von der Detailaufnahme bis zum Großprojekt.
Auch für Privathäuser?

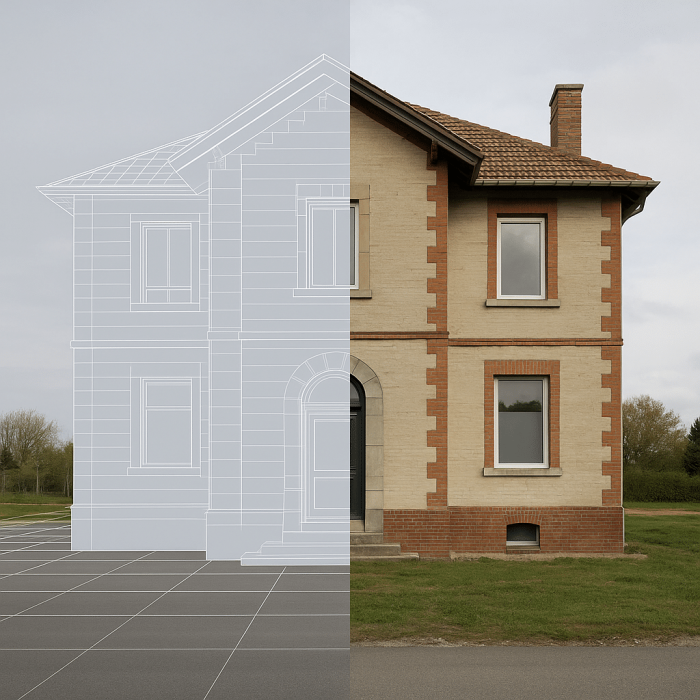

Ja – beauftragt über Ihr Architektur- oder Planungsbüro: Aufmaß von Bestandsgebäuden und Altbauten, Grundrisse, Schnitte und Ansichten als Grundlage für Umbau und Sanierung.
Aufwand Ihres Scanprojekts abschätzen
Objekt beschreiben, Unterlagen als ZIP auswerten lassen, Mengengerüst prüfen – Scanpositionen, Tage vor Ort und Modellierungsstunden als Richtwert, mit Zusammenfassung für ein konkretes Angebot.
Auch als eigene Seite: Scanprojekt-Schätzer
