Projekteinrichtung in AutoCAD Plant 3D
Ziel ist ein Vorlagenprojekt mit brauchbaren Layouts, einem Anlagenkennzeichnungssystem (hier KKS) in der Tag-Vergabe, automatischer Beschriftung und Symbolen nach DIN und ISO. Zuerst alle Vorgaben sammeln und dann nach Terminplan abarbeiten.
Überblick
Wichtigster Punkt ist eine schlüssige Tag-Vergabe in P&ID und Plant 3D: Jede im P&ID vergebene Rohrklasse muss in Plant 3D existieren, und jedes P&ID-Symbol braucht ein passendes Bauteil in der Rohrklasse. Prüfansichten müssen vorhanden sein.
Passendes Angebot
Abkürzung
Die hier beschriebene Einrichtung mit KKS, AKS, RDS-PP oder DIN EN ISO 10628, Schriftkopf, Beschriftung und Prüfansichten liefert ASEING PlantConfig Pro fertig konfiguriert – nur im Gesamtpaket für 3.999 € netto, einzelne Vorlagen auf Anfrage.
Projektdaten
| Projektname | Auftraggeber_Projektbezeichnung_Projektnummer |
| Zeichnungsname | Projektnummer_Planart_Nummer_Kurzbezeichnung |
| Projektbeteiligte | Adressen und Ansprechpartner für Auftraggeber, Planer, Architekt, Prüfer, Statik |

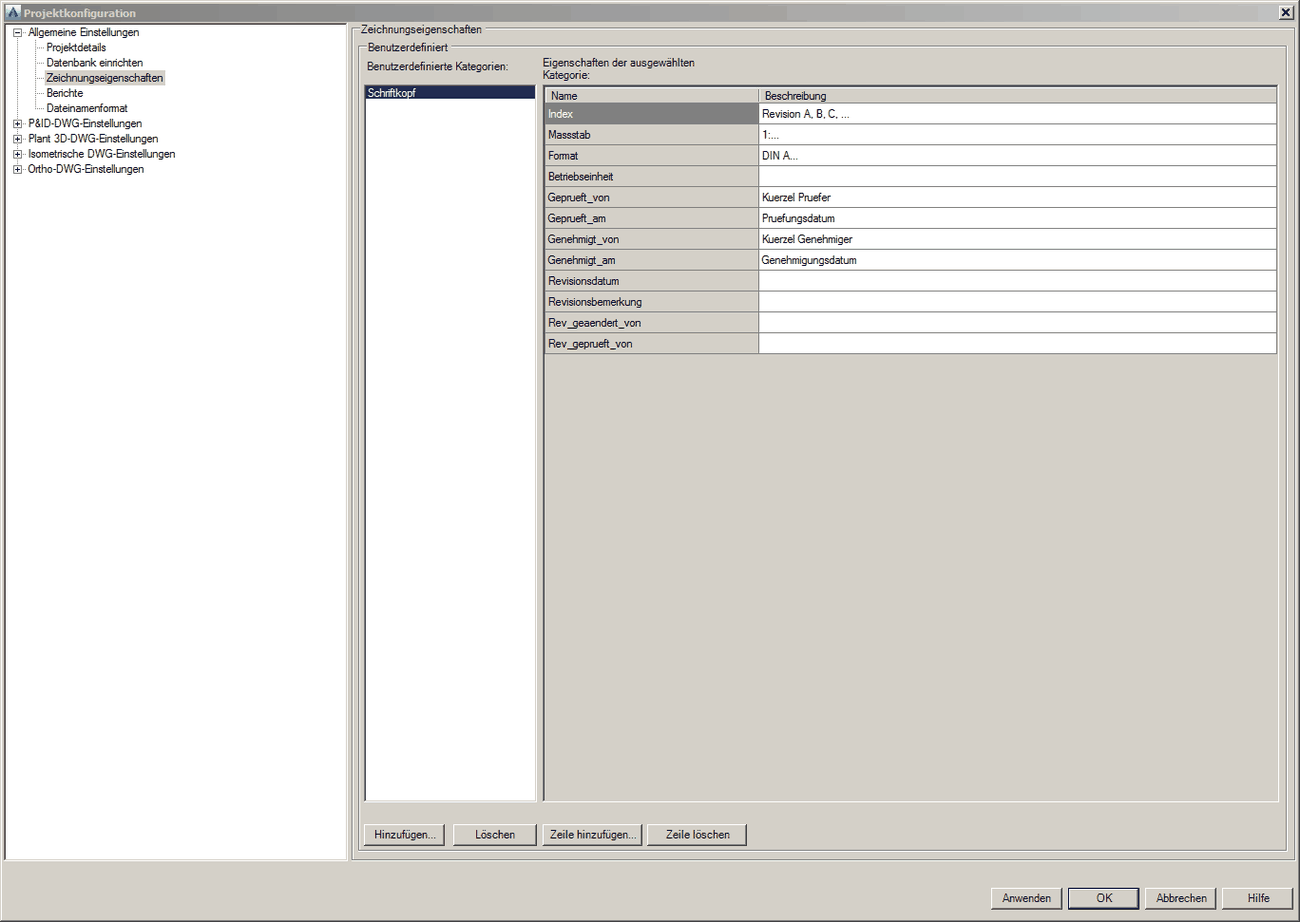

| Schriftkopf | Qualitätsangaben immer ausfüllen: Ersteller, Prüfung, Freigabe |
Felder, Tags und Beschriftung

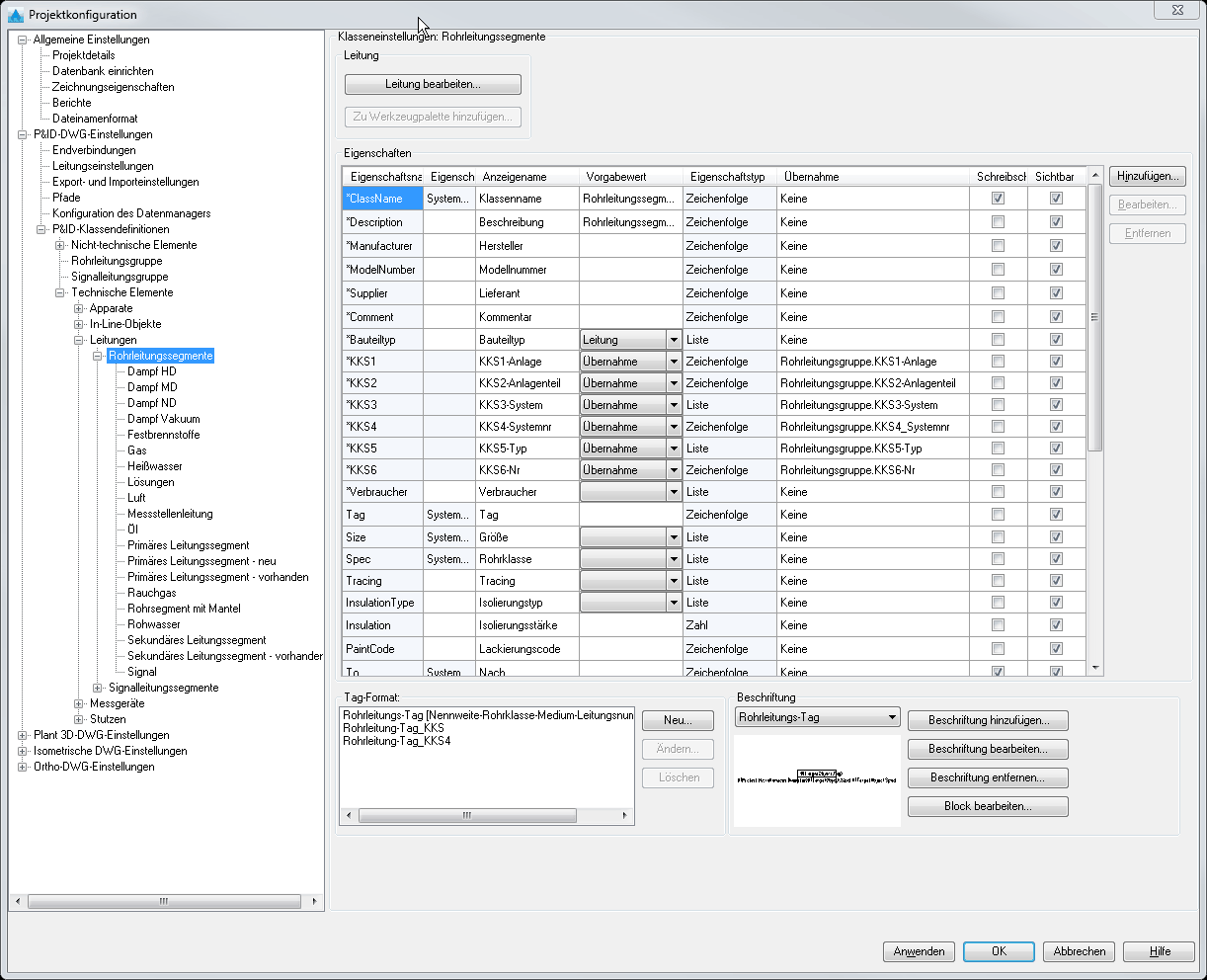

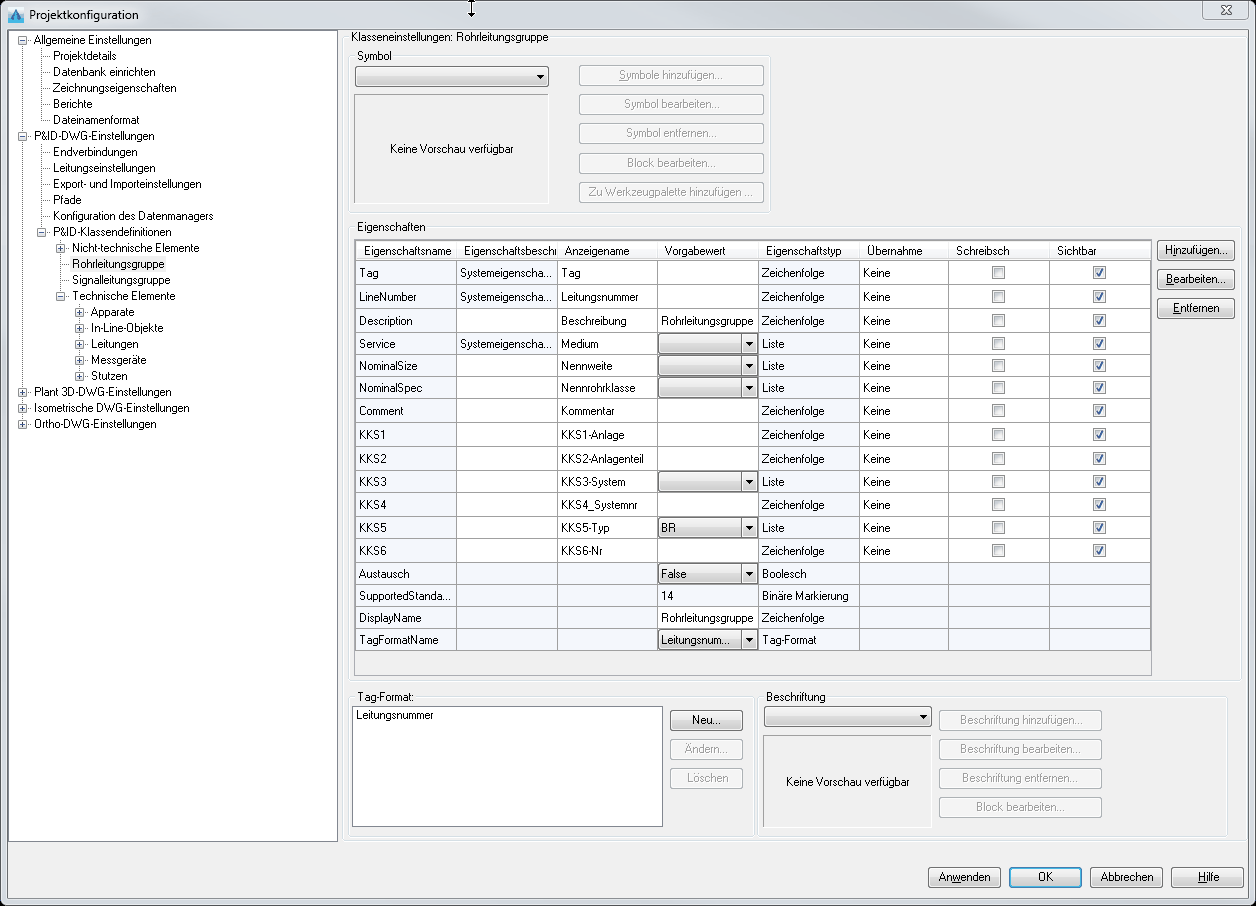

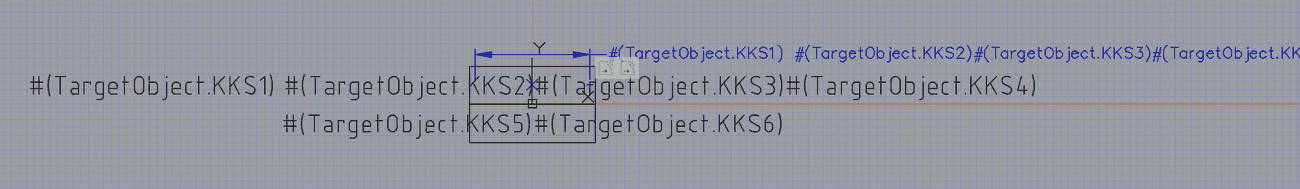

Felddefinitionen und Auswahllisten sind die Grundlage für Tag, Beschriftung und Materialauszug. Tag-Definitionen über alle Klassen vereinheitlichen und Beschriftungen ausschließlich aus Eigenschaften erzeugen.
Abgleich P&ID und Plant 3D

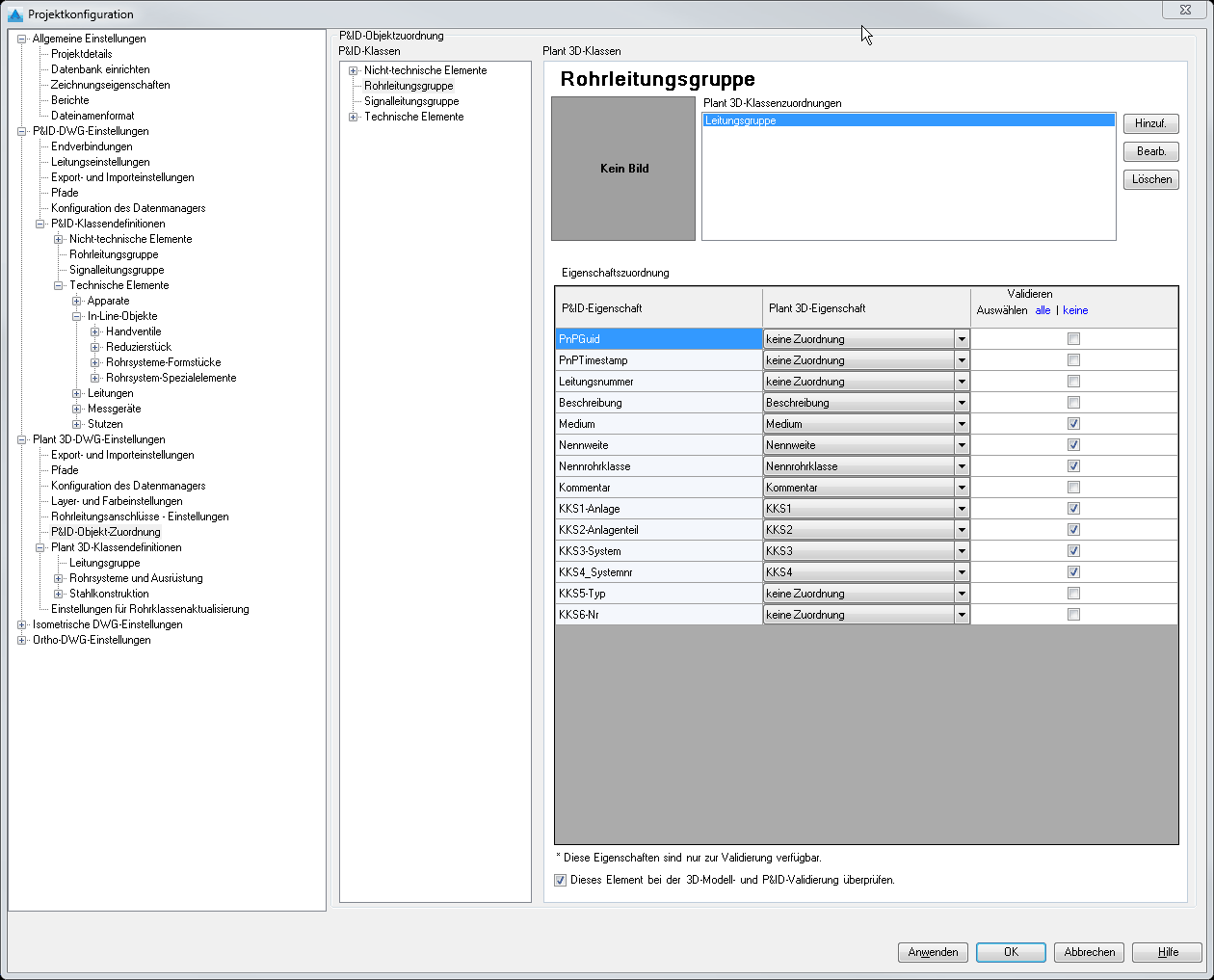

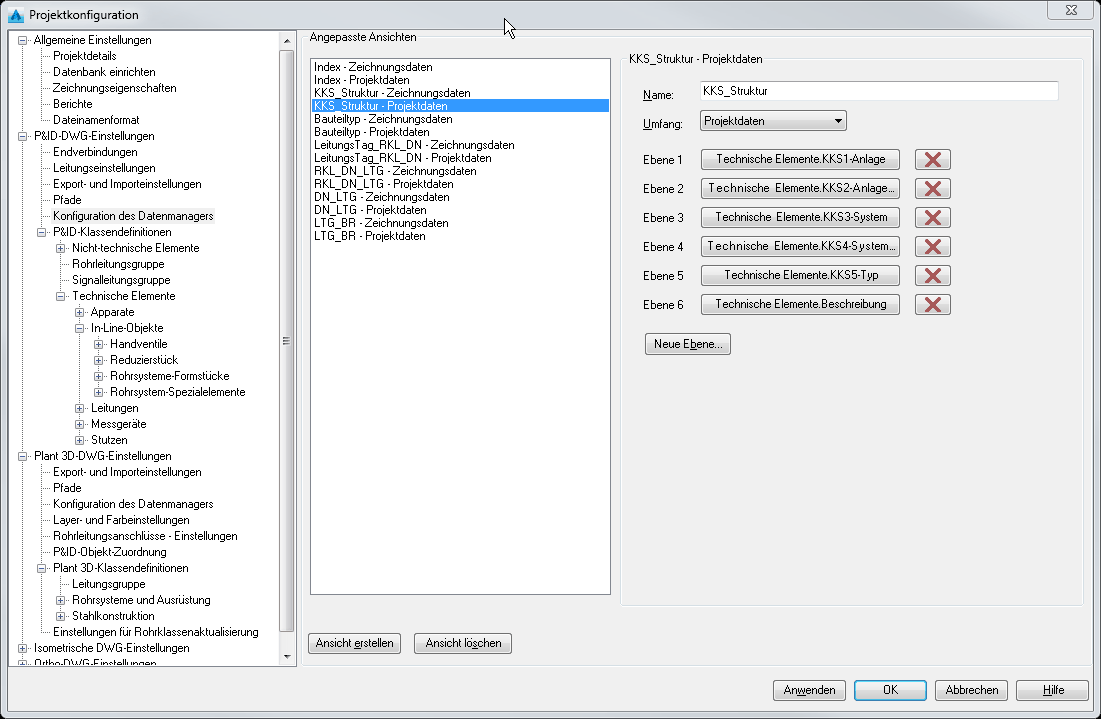

Tags und Felder müssen in beiden Umgebungen gleich heißen und über die Eigenschaftszuordnung verbunden sein. Die Zuordnungsliste der P&ID-Objekte zu den 3D-Objekten pflegen. Im Datenmanager Prüfansichten für Tag und Beschriftung anlegen; Berichte zeigen auf einen Blick, welche Symbole schon im 3D-Modell gesetzt sind.
Leitungen, Symbole, Kataloge
- Leitungsdefinitionen: Leitungen nach Medium mit Linienart und Farbe unterscheiden. Das Schema ist ein Projektstandard; für die farbliche Kennzeichnung an der gebauten Anlage gilt DIN 2403.
- Symbolbibliothek: Symbole so konfigurieren, dass sie mit 3D-Objekten verknüpfbar sind; Werkzeugpaletten sinnvoll gliedern (Apparate, Armaturen, Leitungen, Instrumente).
- Materialkataloge und Rohrklassen: Vorhandene, funktionierende Komponenten duplizieren statt neu anlegen. Kataloge lassen sich auch über die Zwischenablage zusammenstellen.
- Materiallisten: Inhalt mit dem Verwendungszweck abstimmen (Einkauf, Fertigung, Montage).
Passendes Angebot
Fertige Symbolbibliothek
Gegliederte Werkzeugpaletten (Apparate, Armaturen, EMSR, Leitungen) mit P&ID-3D-Mapping liefern die ASEING Vorlagen (PlantConfig Pro) – nur im Gesamtpaket für 3.999 € netto, einzelne Vorlagen auf Anfrage.
Konfiguration dokumentieren
Jede abweichende Konfiguration in der Vorlage zur Projektkonfiguration festhalten. Dazu gehören:
- Installationshinweise: Administrationsrechte, Pfade, Virenscanner; Anbindung an firmenspezifische Vorgaben, zentrale DWT-Vorlagen und zentrale Rohrklassen.
- Projekteinrichtungsguide: Projekt anlegen, Pfade anpassen, Werkzeugpaletten prüfen oder importieren, projektspezifische Felder sofort aktualisieren.
- Arbeitsanweisung für Anwender: gültige Symbole, zu verwendende Beschriftungen, Pflichtangaben, Kontrollen vor Abgabe, Datenaustausch.
Passendes Angebot
Selbst einrichten lernen
Stufe 2 „Einrichter“ unserer Weiterbildung behandelt Projekt, Symbolbibliothek, Daten und Beschriftung in Plant 3D. Oder direkt fertig: ASEING PlantConfig Pro und die Funktionserweiterung ASEING-Gesamtpaket.
