Fließschemata
Fließschemata stellen ein Verfahren schematisch dar. Nach Abstraktionsgrad werden drei Arten unterschieden. Maßgeblich sind DIN EN ISO 10628-1:2015 (Arten, Inhalte, Darstellungsregeln) und DIN EN ISO 10628-2:2013 (grafische Symbole).
Überblick
| Art | Zweck und Inhalt | Darstellung |
|---|---|---|
| Grundfließschema Blockfließbild | Überblick über Verfahrensstufen oder Anlagenteile, Ein- und Ausgangsstoffe. Optional: Stoffströme, Energieträger, typische Betriebsbedingungen. | Rechtecke, verbunden durch Fließlinien |
| Verfahrensfließschema PFD, Process Flow Diagram | Apparate und Maschinen mit Kurzzeichen, Hauptfließwege, Stoff- und Energieströme, Betriebsdaten. Wichtigste Unterlage für die Abstimmung zwischen den Fachabteilungen. | Grafische Symbole und Fließlinien |

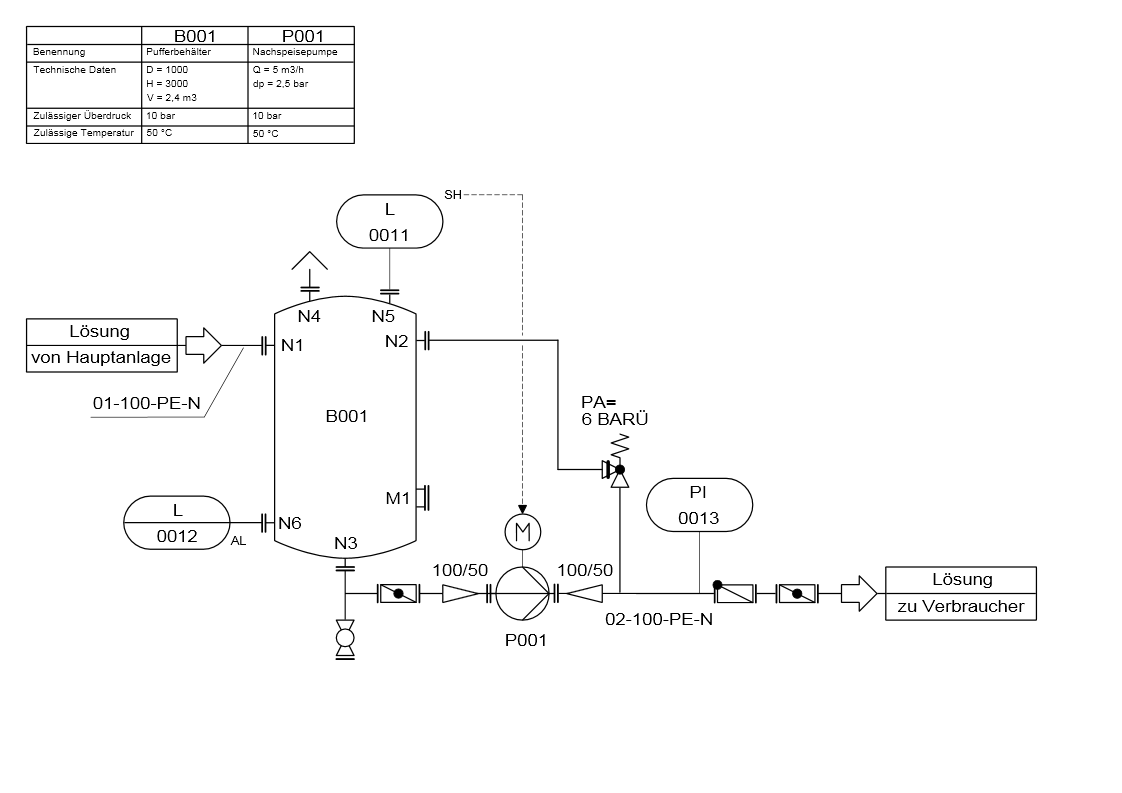

| R&I-Fließschema P&ID, Piping and Instrumentation Diagram | Alle Rohrleitungen mit Bezeichnung (Nennweite, Medium, Rohrklasse, Isolierung), Armaturen, Einbauten, Verbindungsarten, Gefälleangaben sowie alle PLT-Stellen mit Wirklinien. Grunddokument für die Rohrleitungs- und EMSR-Planung. Prozessparameter entfallen in der Regel. | Symbole nach DIN EN ISO 10628-2 und DIN 28000-4, PLT nach DIN EN 62424 |
Das R&I-Fließschema soll den geometrischen Verlauf der Leitungen sinngemäß wiedergeben und die Höhen- und Größenverhältnisse der Apparate erkennen lassen. Übergänge auf andere Blätter werden mit beschrifteten Verweispfeilen gekennzeichnet.
Symbolsysteme im Vergleich
In Deutschland werden R&I-Fließschemata nach DIN EN ISO 10628 gezeichnet, weitere Rohrleitungssymbole enthält DIN 28000-4 (Nachfolger der zurückgezogenen DIN 2429). Im US-Raum gelten ISA-5.1 für die Instrumentierung und häufig PIP-Symbole (Process Industry Practices) für Ausrüstung. JIS-Symbole finden sich in japanischen Projekten.
Unterschiede des amerikanischen Standards
- Angaben im angloamerikanischen Maßsystem (NPS, Zoll, psi).
- Apparatesymbole bilden eher das äußere Erscheinungsbild ab als die Funktion; Kreiselpumpe und Radialgebläse ähneln sich deshalb stark.
- Eck- und Mehrwegearmaturen werden weniger fein unterschieden als nach ISO.
- Instrumentierung: Nach DIN EN 62424 wird eine PLT-Stelle mit allen Aufgaben als ein Kennzeichen geführt (z. B.
FIRC 101). Nach ISA-5.1 erhalten Geräte mit eigener Hardware eigene Symbole, etwa MessumformerFT 101und Regler mit Anzeige und RegistrierungFRC 101.
In internationalen Projekten treten häufig gemischte Kennzeichnungen auf. Das verwendete System gehört deshalb auf ein Legendenblatt.
Passendes Angebot
ASEING Vorlagen – Symbole fertig konfiguriert
Die Projektvorlagen von ASEING PlantConfig Pro enthalten fertige Symbolpaletten für AutoCAD P&ID: Apparate, Aggregate, EMSR, Inline-Objekte, Armaturengrundkörper, Leitungen nach Medium und Sicherheitsstellung – mit gleicher Tag-Struktur und Mapping zwischen P&ID und Plant 3D.
Nur im Gesamtpaket: 3.999 € netto zzgl. MwSt. · einzelne Vorlagen auf Anfrage
Zusammenfassung nach Wikipedia: Fließschema und Wikipedia: R&I-Fließschema
Gesamtkonzept · Verfahrenstechnik & Fließschemata
Software und Schulung für dieses Gewerk
Welche Autodesk-Software passt – und wo Sie sie lernen. Übersicht aller Gewerke im Gesamtkonzept, alle Termine im Schulungskalender.
Software
Schulungstermine
Bevor Sie gehen …
Verpassen Sie keine Schulungstermine, C³-Einladungen und Neuheiten zu AutoCAD Plant 3D und P&ID.
Unser Newsletter kommt nur, wenn es etwas Wichtiges gibt – kompakt und mit Tipps aus der Praxis.
Normenstand zu dieser Seite 6 Normen · Recherche September 2026
| Norm | Inhalt | Aktuelle Ausgabe | Ersetzt / Nachfolger |
|---|---|---|---|
| DIN EN ISO 10628-1 | Schemata für die chemische und petrochemische Industrie – Teil 1: Spezifikation der Schemata | DIN EN ISO 10628-1:2015-04 | ersetzt DIN EN ISO 10628:2001-03 |
| DIN EN ISO 10628-2 | Schemata für die chemische und petrochemische Industrie – Teil 2: Graphische Symbole | DIN EN ISO 10628-2:2013-04 | ersetzt DIN EN ISO 10628:2001-03 |
| DIN 28000-4 | Chemischer Apparatebau – Dokumentation im Lebensweg von Prozessanlagen – Teil 4: Graphische Symbole für Armaturen, Rohrleitungen und Antriebe | DIN 28000-4:2014-07 | ersetzt DIN 19227-1:1993-10; DIN 2429-1:1988-01; DIN 2429-2:1988-01 |
| DIN EN 62424 (VDE 0810-24) | Darstellung von Aufgabenstellungen der Prozessleittechnik in Fließschemata und Datenaustausch zwischen EDV-Werkzeugen | DIN EN 62424 (VDE 0810-24):2017-12 | ersetzt DIN EN 62424 (VDE 0810-24):2010-01 |
| DIN 2429-1 | Graphische Symbole für technische Zeichnungen; Rohrleitungen; Allgemeines | zurückgezogen | heute: DIN 28000-4:2014-07 |
| ANSI/ISA-5.1 | Instrumentation and Control – Symbols and Identification | ANSI/ISA-5.1-2024 | ersetzt ANSI/ISA-5.1-2022 |
Recherche bei DIN Media, ISO, IEC und ASME, Stand September 2026. Vor verbindlicher Anwendung bitte die aktuelle Ausgabe beim Normenherausgeber prüfen. Übersicht aller Normen: Anlagenbau-Infobase · Normenstand.
